Vom folosi un
număr de 10 led-uri pentru a realiza ”Led Chase Effect”. Led Chase Effect
constă în a aprinde pe rând câte un led, bineînțeles cele din spate vor fi
stinse, până când ajungem la ultimul led iar apoi repetăm operațiunea în sens
invers. În cazul în care nu ați înțeles am câteva imagini sper eu mai
exemplificatoare.
Pentru a realiza
practic acest montaj avem nevoie de 10 led-uri și 10 rezistori.
Valoare rezistorilor fiind de 100Ω.
Calculul se realizează cu ajutorul legii lui OHM.
Mai jos avem schema electronică realizată în Proteus și în Frizzing:
După cum
observați pinii folosiți, de la placa Arduino, sunt: 2, 3, 4, 5, 6, 7, 8, 9,
10, 11.
Ținând cont de ce
trebuie să facă aplicația noastră va trebui să facem următoarele:
- 1. Să aprindem ledul 1 conectat la pinul 2. Pentru asta va trebui ca la pinul 2 să avem 1 logic.
- 2. Îl lăsăm aprins puțin iar apoi îl stingem. Pentru al lăsa aprins o perioadă de timp folosim Delay (ms), iar pentru al stinge dăm 0 ( zero ) logic la pinul 2.
- 3. Aprindem imediat , după stingerea ledului de dinainte, pe ledul 2 conectat la pinul 3. Pentru asta trebuie ca la pinul 3 să dăm un 1 logic.
- 4. Îl lăsăm aprins puțin, apoi îl stingem.
- 5. .....
- 6. ....și așa mai departe pana la ledul 10 iar apoi vom relua pașii în ordine inversă, adică de la ledul 10 la ledul 1.
Varianta I
Varianta de program
( brută, mai ciobănească...dar funcțională )
int
timpAsteptare=100;
int led1=2;
int led2=3;
int led3=4;
int led4=5;
int led5=6;
int led6=7;
int led7=8;
int led8=9;
int led9=10;
int led10=11;
void setup()
{
pinMode(led1,
OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3,
OUTPUT);
pinMode(led4,
OUTPUT);
pinMode(led5,
OUTPUT);
pinMode(led6,
OUTPUT);
pinMode(led7,
OUTPUT);
pinMode(led8,
OUTPUT);
pinMode(led9,
OUTPUT);
pinMode(led10,
OUTPUT);
}
void loop()
{
digitalWrite(led1,
HIGH);
delay(timpAsteptare);
digitalWrite(led1,
LOW);
digitalWrite(led2,
HIGH);
delay(timpAsteptare);
digitalWrite(led2,
LOW);
digitalWrite(led3,
HIGH);
delay(timpAsteptare);
digitalWrite(led3,
LOW);
digitalWrite(led4,
HIGH);
delay(timpAsteptare);
digitalWrite(led4,
LOW);
digitalWrite(led5,
HIGH);
delay(timpAsteptare);
digitalWrite(led5,
LOW);
digitalWrite(led6,
HIGH);
delay(timpAsteptare);
digitalWrite(led6,
LOW);
digitalWrite(led7,
HIGH);
delay(timpAsteptare);
digitalWrite(led7,
LOW);
digitalWrite(led8,
HIGH);
delay(timpAsteptare);
digitalWrite(led8,
LOW);
digitalWrite(led9,
HIGH);
delay(timpAsteptare);
digitalWrite(led9,
LOW);
digitalWrite(led10,
HIGH);
delay(timpAsteptare);
digitalWrite(led10,
LOW);
digitalWrite(led9,
HIGH);
delay(timpAsteptare);
digitalWrite(led9,
LOW);
digitalWrite(led8,
HIGH);
delay(timpAsteptare);
digitalWrite(led8,
LOW);
digitalWrite(led7,
HIGH);
delay(timpAsteptare);
digitalWrite(led7,
LOW);
digitalWrite(led6,
HIGH);
delay(timpAsteptare);
digitalWrite(led6,
LOW);
digitalWrite(led5,
HIGH);
delay(timpAsteptare);
digitalWrite(led5,
LOW);
digitalWrite(led4,
HIGH);
delay(timpAsteptare);
digitalWrite(led4,
LOW);
digitalWrite(led3,
HIGH);
delay(timpAsteptare);
digitalWrite(led3,
LOW);
digitalWrite(led2,
HIGH);
delay(timpAsteptare);
digitalWrite(led2,
LOW);
digitalWrite(led1,
HIGH);
delay(timpAsteptare);
digitalWrite(led1,
LOW);
}
După cum ați observat programul pe care
l-am scris mai sus este unul foarte lung ( și sunt doar 10 leduri ) dar corect
și funcțional. Abordarea este una ”brută”, ”băbească”, folosindu-ne de ceea ce
am învățat până acum. Deși ați înțeles programul software îmi asum
responsabilitatea unei explicări pentru începători.
int timpAsteptare = am declarat variabila timpAsteptare.după
cum am explicat pașii ce trebuiesc urmați, led-ul nostru trebuie să stea o
perioadă de timp aprins. Acest timp este înmagazinat în variabila timpAsteptare și are valoarea 100ms.

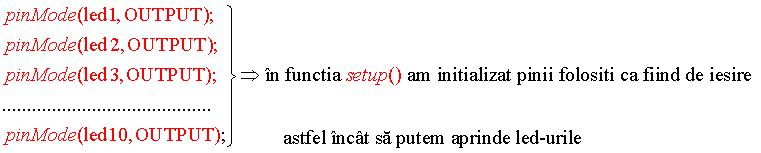

În funcția loop()
avem:
Varianta II - utilizând instrucțiunea for
După cum am
afirmat, programul este lung pentru 10 led-uri iar pentru mai multe led-uri va
fi enorm de lung; așa că vă propun o variantă mai scurtă de program folosind
aceiași schemă bineînțeles.
Această nouă
variantă va folosi instrucțiunea ” FOR ”.
Sintaxa
instrucțiunii FOR:
for (
condiție_start; condiție_continuare; re-evaluare)
{
execută
instrucțiune1
}
Cum funcționează
instrucțiunea ” for
”:
- · condiție_start → constituie inițializarea ciclului și se execută o singură dată , la începutul ciclului.
- · condiție_continuare → reprezintă condiția care controlează ciclul. Dacă această condiție este adevărată se va executa ” instrucțiune1 ”, dacă este falsă se va întrerupe executarea ciclului.
- · re-evaluare → constă de cele mai multe ori în modificarea valorii variabilei de control al ciclului, adică modifică o variabilă din ” condiție_continuare ” astfel încât la un moment dat ” condiție_continuare ” să fie falsă și ” instrucțiune1 ” să nu se mai execute.
Pentru a exemplifica și mai mult vom scrie programul
pentru cazul nostru și îl vom comenta amănunțit.
int timpAsteptare=100;
int i;
void setup()
{
for
( i=2; i<=11; i++ ) {
pinMode(
i, OUTPUT );
}
}
void loop()
{
for
( i=2; i<=11; i++ ) {
digitalWrite(
i-1, LOW);
digitalWrite(
i, HIGH);
delay(
timpAsteptare );
}
for
( i=11; i >= 2; i-- ) {
digitalWrite(
i, LOW );
digitalWrite(
i-1, HIGH );
delay(
timpAsteptare );
}
}
După cum știți în funcția ” setup () ” vom pune datele de configurare a
microcontrolerului ( pini folosiți, starea pinilor, etc....). În cazul nostru,
ca și în prima variantă, vom configura pinii folosiți și starea lor ( de
intrare sau de ieșire ). În prima variantă de program am scris fiecare pin și
starea lui, acum am făcut același lucru doar că am scris mult mai puțin.
În continuare am să explic cum funcționează instrucțiunea ” for ” :
for
( i=2; i<=11; i++ ) {
pinMode(
i, OUTPUT );
}
- · i = 2 → variabila de inițializare, adică i va porni de la valoarea 2.
- · i <= 11 → condiție_continuare, adică instrucțiunea pinMode( i, OUTPUT); se va executa până când condiție_continuare va fi falsă.
- · i++ → re-evaluare, modifică variabila de control ( i ) astfel încât la un moment dat, știut de noi, condiție_continuare va fi falsă și se va opri executarea instrucțiunii pinMode( i , OUTPUT );
Iată funcționarea
pas cu pas:
- · i = 2 → se verifică dacă i <= 11 ( 2 <= 11), ceea ce este adevărat; fiind adevărată se va executa instrucțiunea pinMode(2, OUTPUT), care inițializează pinul 2 ca fiind de ieșire. După aceasta se va executa i ++ , în cazul nostru i va fi 3.
- · i = 3 → se verifică daca i <= 11 ( 3 <=11) ceea ce este adevărat; fiind adevărată se va executa instrucțiunea pinMode( 3, OUTPUT) , care inițializează pinul 3 ca fiind de ieșire. După aceasta se va executa i ++ , în cazul nostru i va fi 4.
- · ...............................................................................................
- · ................................................................................................
- · i = 12 → se verifică dacă i <= 11 ( 12 <= 11), ceea ce este fals și în acest caz nu se mai execută instrucțiunea pinMode( 12,OUTPUT ) iar execuția lui ”for” se va termina.
Acestea fiind spuse vă voi scrie mai jos ambele
variante a funcției ” setup() ” și vă las pe voi să decideți dacă merită
folosirea instrucțiunii ” for ” sau nu :
Prima variantă ( varianta I )
void setup()
{
pinMode( led1, OUTPUT );
pinMode( led2, OUTPUT );
pinMode( led3, OUTPUT );
pinMode( led4, OUTPUT );
pinMode( led5, OUTPUT );
pinMode( led6, OUTPUT );
pinMode( led7, OUTPUT );
pinMode(
led8, OUTPUT );
pinMode( led9, OUTPUT );
pinMode( led10, OUTPUT );
}
Varianta a doua ( cu ” for
” )
void setup()
{
for
( i=2; i <= 11; i++ )
{
pinMode(
i, OUTPUT );
}
}
Acum trecem
la funcția ” loop () ”:
for ( i=2; i<=11; i++ )
{
digitalWrite(
i-1, LOW);
digitalWrite(
i, HIGH);
delay(
timpAsteptare );
}
- · i = 2 → verifică condiția i<=11 ( 2 <= 11 ), este adevărată și se va executa următoarele instrucțiuni:
ü digitalWrite( i-1, LOW) în cazul nostru digitalWrite(
1, LOW ) ceea ce înseamnă că la pinul 1 vom avea 0 ( zero) logic
rezultând stingerea ledului conectat la pinul 1. Această instrucțiune va stinge
ledurile din urma celui ce urmează a fi aprins.
ü digitalWrite( i, HIGH ), în cazul nostru digitalWrite(2,
HIGH ) ceea ce înseamnă că la pinul 2 vom avea 1 logic rezultând
aprinderea ledului conectat la pinul 2.
ü delay( timpAsteptare), ledul 2 va sta aprins timp de 100ms.
După executarea acestor instrucțiuni se va executa
i ++, din cadrul instrucțiunii ” for ”, ceea ce înseamnă în cazul nostru că i
va lua valoarea 3 ( i = 3 ).
- · i = 3 → funcționare identică, dar cu i = 3.
·
...........
- · i = 12 → se verifică condiția de continuare i <= 11 ( 12 <= 11 ), neadevărată de data aceasta rezultând oprirea executării instrucțiunilor și implicit a instrucțiunii ” for ”.
Pentru cealaltă instrucțiune ” for ” din cadrul
funcției ” loop() ” explicațiile sunt identice.
Sper că m-am făcut înțeles cu privire la cele două
variante de program și la condițiile de utilizare.
Varianta III ( utilizând vectori )
Următoarea variantă de program este pentru cazul
general, ca și prima variantă, dar folosind instrucțiunea ” for ” și tablouri
unidimensionale sau vector. Caz general înseamnă că putem conecta led-urile la
orice pin, în orice ordine, etc.... .
O scurtă introducere pentru noțiunea de tablou
unidimensional sau vector.
De multe ori am vrea să lucrăm cu o colecție de
date, de un anumit tip, fără a avea multe variabile de declarat.
Ex.
Vreau să am o zonă de memorie în care să înmagazinez 100 de numere întregi și
apoi să mă joc cu ele dar fără a declara 100 de variabile pentru a le accesa.
Def: Tablou unidimensional → o colecție finită de elemente de același
tip care ocupă un spațiu continuu de memorie.
Pentru a fi mai explicit încerc să dau un exemplu
grafic :
Ex: Dacă vreau să memorez numerele întregi de la 1 la 10, tabloul
unidimensional ( vector ) va arăta așa:
Ex:
Dacă vrem să memorăm 10 numere aleatoare, tabloul unidimensional va arăta
astfel:
Acestea fiind spuse, pentru a crea, declara un
vector vom avea nevoie de:
- · dimensiune ( câte locații de memorie avem nevoie )
- · tip ( ce fel de date vom memora:întregi, caractere, etc... .)
- · nume ( vectorul trebuie să aibă un nume )
Sintaxa de declarare și creare:
tip nume_tablou[
dimensiune ] = { data1, data2,.... };
ex:
declarăm un vector care să conțină 5 numere întregi:
ex: declarăm un vector care să conțină caractere
dar cu dimensiunea ce o vom specifica în timpul programului sau în interiorul
acestuia.
char
c[ n ];
Am văzut ce înseamnă un vector, cum îl declarăm dar
mai trebuie să îl prelucrăm, adică să accesăm datele din el. În această etapă
intervine instrucțiunea ” for ” pe care am prezentat-o la crearea programului
anterior.
Avem vectorul :
0
|
1
|
7
|
4
|
5
|
10
|
200
|
1
|
- · ca să accesăm datele din el ne vom folosi de o variabilă index ce va trece pe la fiecare locație ( căsuță ) din vector
- · folosim instrucțiunea ” for ” pentru a deplasa variabila index
for ( i=1; i <= 8; i++ )
i
= 1 → accesăm a[ i ] = a[ 1 ] → prima locație → valoarea 0
i
= 2 → accesăm a[ i ] = a[ 2 ] → a doua locație → valoarea 1
.......s.a.m.d.
până la i=8.......................................................
Sper că ați înțeles ceva până acum !!!!!!!!!
În continuare vom scrie programul pentru cazul general ( nu contează
ordinea de conectare a led-urilor ) folosind vectori.
Schema va fi identică, ceea ce implică că și pinii folosiți sunt aceiași.
byte pinled[ 10 ] = { 2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
int timpAsteptare=100;
void setup()
{
for
( int i=1; i <= 10; i++ )
pinMode(
pinled[i], OUTPUT);
}
void loop ()
{
for
(int i=1; i <= 10; i++)
{
digitalWrite(
pinled[i-1], LOW);
digitalWrite(
pinled[ i ], HIGH);
delay(timpAsteptare);
}
for(int
i = 10; i >= 1; i--)
{
digitalWrite(
pinled[i], LOW);
digitalWrite(
pinled[ i-1 ], HIGH);
delay(timpAsteptare);
}
}
Observăm că
acest program seamănă mult cu cel de dinainte, diferența fiind apariția
vectorului.
Să începem explicațiile:
·
- am declarat vectorul pinled[ 10 ] având dimensiunea 10, tipul este ” byte ” în care am memorat pinii la care sunt conectate cele 10 led-uri
Acum în
funcția setu() am transformat acești pini în pini de ieșire, bineînțeles ca să
putem aprinde și stinge led-urile.
for
( int i=1; i <= 10; i++ )
pinMode(
pinled[i], OUTPUT);
- · Pentru i = 1 → pinMode(pinled[ 1 ], OUTPUT); la pinled[ 1 ] avem pinul 2 și rezultă că pinul 2 este transformat în pin de ieșire. Apoi i se incrementează cu 1 ( i++ )
- · Pentru i = 2 → pinMode(pinled[ 2 ], OUTPUT); la pinled[ 2 ] avem pinul 3 și rezultă că pinul 3 este transformat în pin de ieșire. Apoi i se incrementează cu 1 ( i++ )
- · .......
- · Și așa mai departe
- · ......
- · Pentru i = 10 → pinMode(pinled[ 10 ], OUTPUT); la pinled[ 10 ] avem pinul 11 și rezultă că pinul 11 este transformat în pin de ieșire. Apoi i se incrementează cu 1 ( i++ )
- · Pentru i = 11 → se oprește execuția lui ” for ” pentru că condiția de verificare ” i<=10 ” devine falsă.
În funcția
” loop() ”
lucrurile sunt la fel ca și în funcția ”
setup () ”, explicația fiind asemănătoare.
