Marcarea rezistoarelor

Valoarea rezistoarelor este foarte largă, de la mΩ ( mili-Ohmi) la milioane de ohmi, de aceea nu este practic să avem toate valorile posibile, de ex: 1Ω, 2Ω, 3Ω, 4Ω,…etc, deoarece zeci de milioane de rezistori vor trebui să existe pentru a acoperii toate valorile posibile. În schimb rezistoarele sunt produse cu așa zisele valori preferate. Aceste valori sunt scrise pe corpul rezistoarelor sub formă de cod al culorilor, combinații de cifre și litere.

Valoarea rezistenței, toleranța și puterea sunt în general scrise pe corpul rezistorului sub formă de numere și/sau litere când corpul rezistorului este îndeajuns de mare ( rezistorii de mare putere ), iar când acesta este mic se preferă o altă formă.

O primă formă este marcarea prin culori ( benzi de culori ) denumit CODUL CULORILOR.

1.    Marcarea prin codul culorilor

Aceasta constă dintr-un set individual de benzi ( linii ) colorate reprezentând fiecare digit al valorii rezistorului.

Marcarea aceasta se va citi întotdeauna de la stânga la dreapta, începând cu banda ( inelul ) cel mai apropiată de unul din terminale. Dacă benzile sunt poziționate pe mijlocul rezistorului, pentru a se determina care este prima bandă se face o măsurare a rezistenței cu ohm-metrul sau multimetrul.

Prima bandă nu poate avea culoarea: auriu, negru sau argintiu.

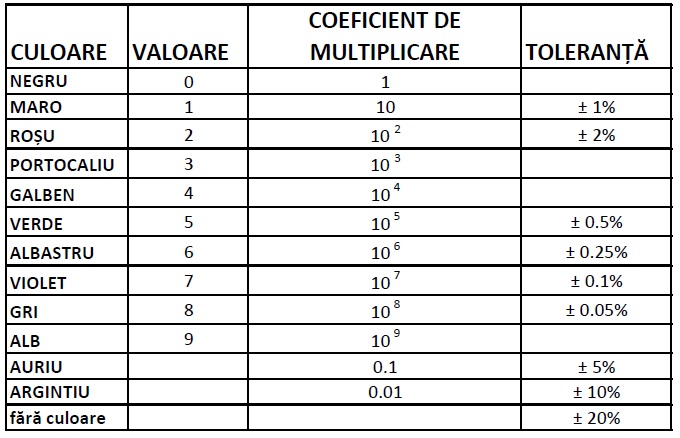

În următoarea figură vă prezint tabelul cu valorile culorilor:

-                      Rezistor cu 3 benzi.

-          Banda 1 = prima cifră a valorii

-          Banda 2 = a doua cifră a valorii

-          Banda 3 = coeficientul de multiplicare

Toleranța la aceste tipuri de rezistoare este 20%.

-                      Rezistor cu 4 benzi.

-          Banda 1 = prima cifră a valorii

-          Banda 2 = a doua cifră a valorii

-          Banda 3 = coeficientul de multiplicare.

-      Banda 4  = toletanta

-                      Rezistor cu 5 benzi.

-                      Banda 1 = prima cifră a valorii

-                      Banda 2 = a doua cifră a valorii

-                      Banda 3 = a treia cifră a valorii

-                      Banda 4 = coeficientul de multiplicare

-                      Banda 5 = toleranța

Calculul valorii unui rezistor : prima cifră, a doua cifra ,( a treia cifră ) * coeficientul de multiplicare.

Considerăm ca avem un rezistor ce are următoarele culori:

                Maro, Negru, Auriu, Galben

                Maro = prima cifră a valorii = 1

                Negru = a doua cifră a valorii = 0

                Auriu = coeficientul de multiplicare = 0,1

Galben = Toleranța = 4%

Calculul este: 10 *0,1 = 1Ω , 4% toleranță

Exemple :

a.

b.

c.

1.    Marcarea directă – alfanumerică

Acest cod este format din una sau mai multe cifre și o literă. Această literă poate fi plasată la sfârșitul grupului de cifre sau între cifre ( caz în care are rol de virgulă ).

Litera poate fi :

                R – valoarea rezistorului este exprimată în Ω ( ohmi ). Această literă este opțională, adică poate să nu apară.

                K – valoarea rezistorului este exprimată in KΩ ( kilo -ohmi )

                M – valoarea rezistorului este exprimată in MΩ ( mega – ohmi )

Dacă după cifrele de pe rezistor nu este nici o literă din cele prezentate mai sus, valoarea rezistorului este exprimată în Ω ( OHMI )

Exemple :

                39R = 39 Ω

                18 = 18 Ω

                1K8 = 1,8 KΩ

                10K = 10 KΩ

                1M = 1 MΩ

                2M2 = 2,2 MΩ

1.    Marcarea indirectă – prin cod numeric

Acest cod se utilizează pentru marcarea rezistoarelor de dimensiuni mici și a rezistoarelor SMD ( Surface Mount Device ).

Rezistoarele SMD sunt rezistori foarte mici , de formă dreptunghiulară, ce pot fi lipiți direct pe suprafața circuitului ( nu au pini, terminale ).

Rezistoarele SMD sunt marcate cu un cod numeric format din 3 sau 4 cifre, ultima cifră fiind întotdeauna coeficientul de multiplicare.

Exemple:

Unele rezistoare SMD au marcat următorul cod numeric : 000 sau 0000, valoarea 0 Ω adică scurt. În general sunt folosite ca siguranțe.
